引言

軍用微電子組件的可用性一直在穩步下降。這迫使高可靠性要求的用戶利用商業現貨（COTS）組件以滿足他們的需求。而商用級元件不能總是滿足惡劣環境下應用的可靠性要求。為了滿足這種需求， COTS元件的強化技術便得到迅速發展。

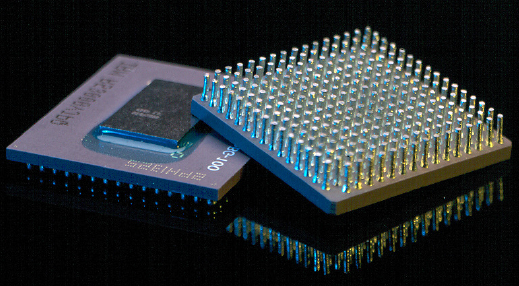

圖 1. 不同陣列封裝對比

傳統的陶瓷四方扁平封裝（CQFP）或陶瓷引腳網格陣列封裝（CPGA）不再適用于當今的高I/O計數FPGA器件。更高引腳數目的陶瓷柱柵陣列封裝（CCGA）在可靠水平內能夠?qū)崿F(xiàn)高性能要求FPGA器件的高密度封裝，從而能夠滿足航天衛星的要求。CCGA封裝是CBGA封裝的發展，它采用釬料圓柱陣列來替代CBGA 的釬料球陣列，其主要優點有：更好的抗疲勞性能、更好的散熱性能，同時具備耐高溫、耐高壓和良好的抗潮濕性能等。

CCGA

目前運用最廣泛的兩種柱狀基陣為90Pb/10Sn錫柱（圖2.a）和螺旋銅帶增強型80Pb/20Sn錫柱（圖2.b，以下簡稱螺旋錫柱），二者均通過63Sn37Pb共晶焊料連接到陶瓷基板的I/O焊盤上，形成共晶焊點，而后者比前者具有更加優越的焊接可靠性。

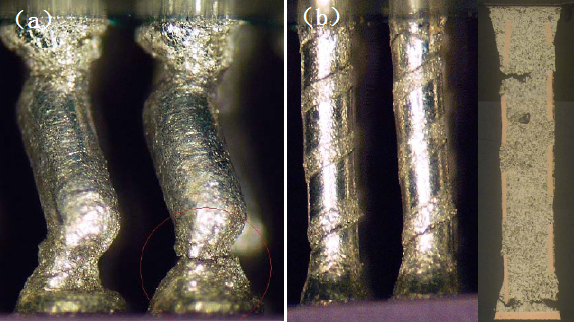

圖 2. CCGA焊柱 (a). 90Pb/10Sn  (b). 80Pb/20Sn螺旋錫柱

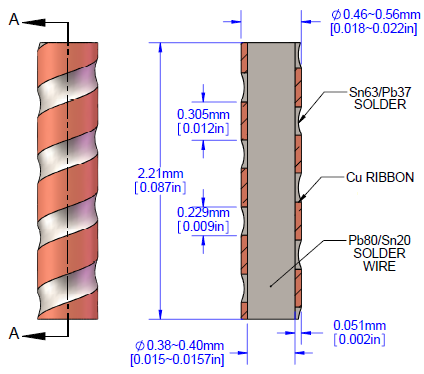

圖3為一種常用規格螺旋錫柱及其截面示意圖。中心為80Pb/20Sn錫絲，表面繞厚度為0.051mm的銅箔，然后整體覆一層63Sn/37Pb共晶焊料將錫柱包裹。

圖 3. 螺旋錫柱及截面示意圖

CCGA封裝

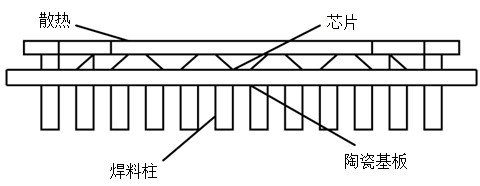

CCGA器件的封裝結構（如圖4）大體由三部分組成：底部是高鉛含量的焊柱陣列，中部為陶瓷基板，集成電路芯片則置于基板頂部，且多采用倒裝形式，這種形式縮短了信號通路，降低了寄生效應，使信號速度和品質得到提高。

圖 4. CCGA封裝結構示意圖

圖5為螺旋錫柱柱柵陣列封裝，每根錫柱由63Sn/37Pb共晶焊料焊接在基板上，焊錫列作為一個標準的互連從而減少在極端熱循環條件下的焊接疲勞。

圖 5. 螺旋錫柱陣列封裝

焊接性能測試

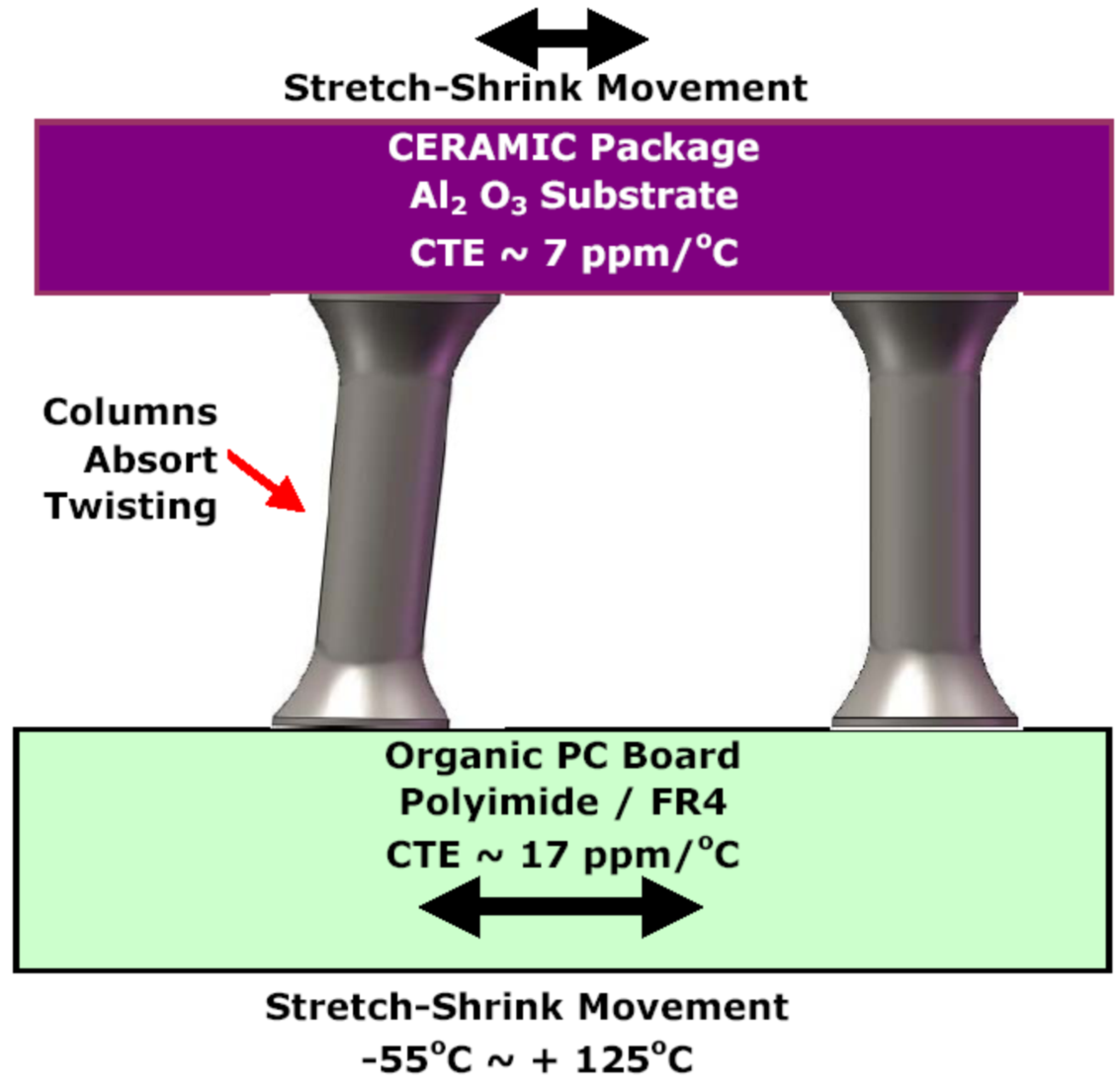

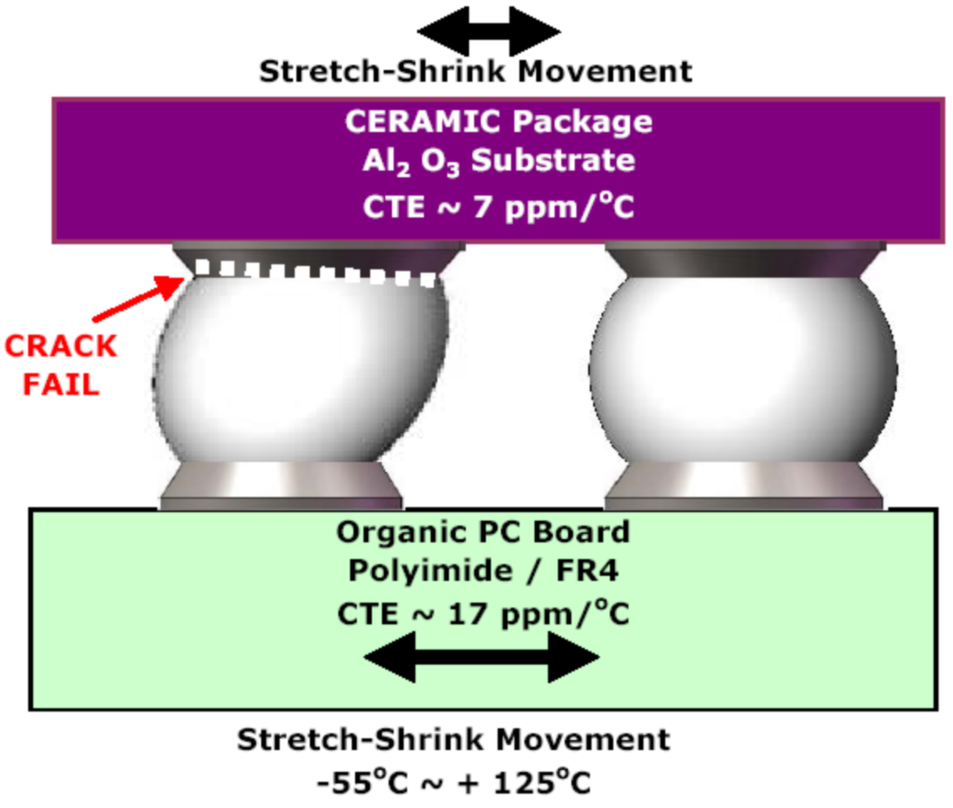

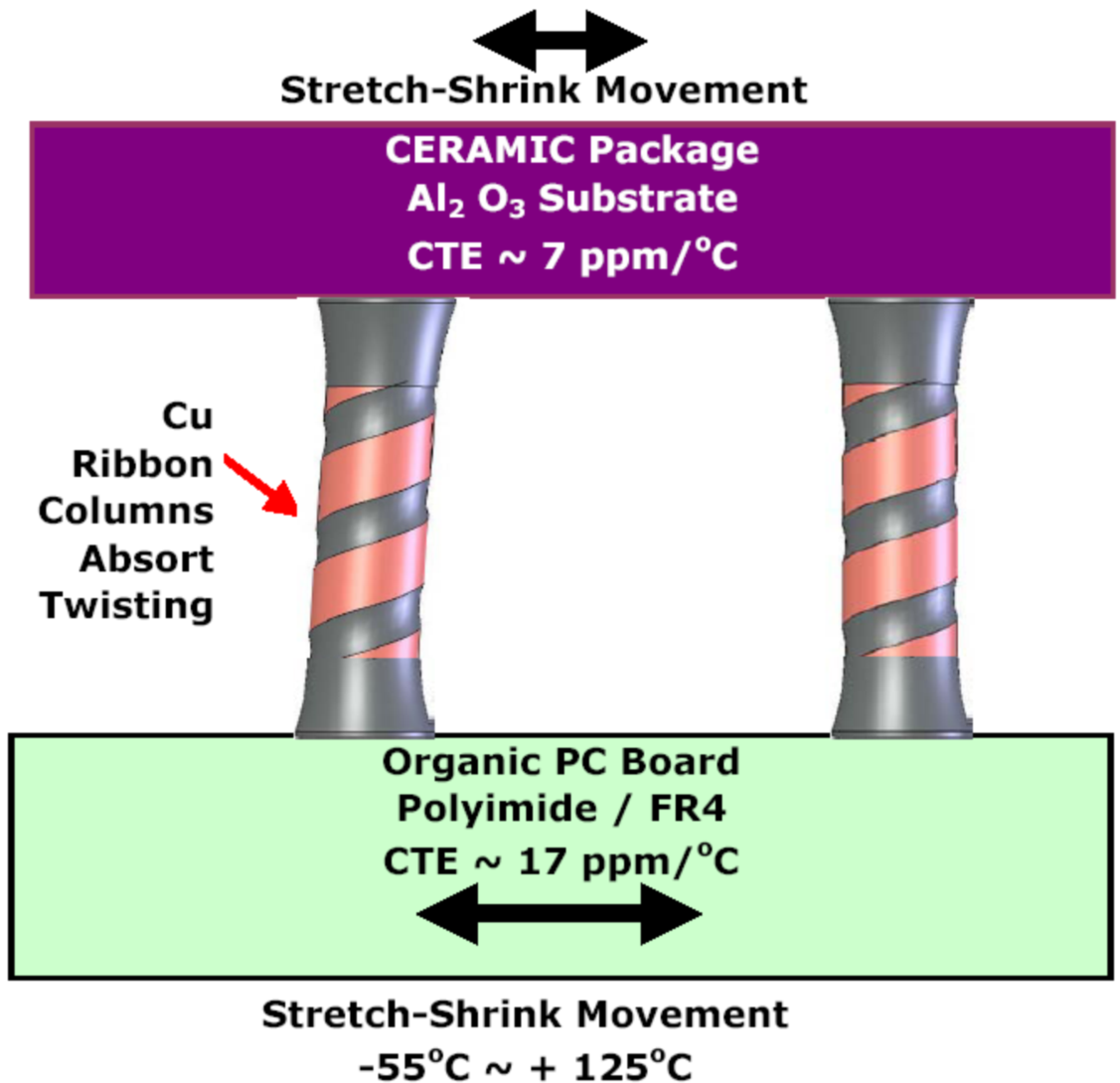

圖6、7、8分別為錫球、普通錫柱、螺旋錫柱大溫度波動測試結果（產生陶瓷柱柵陣列和PCB板間的剪切應力）（熱膨脹系數失配度～10 ppm/^oC）?？梢钥闯?，錫球?qū)μ沾苫搴?/font>PCB之間因CTE不匹配而產生的應力適應力較差，焊點出現了坍塌。CCGA因連接高度增加后，焊點上的應力將通過焊柱的彎曲來進行釋放，從而能更好地適應陶瓷基板和PCB之間因CTE不匹配而產生的應力。而螺旋錫柱較普通錫柱傾斜度更小，對此剪切應力的吸收能力更強，具有更好的支撐能力。
